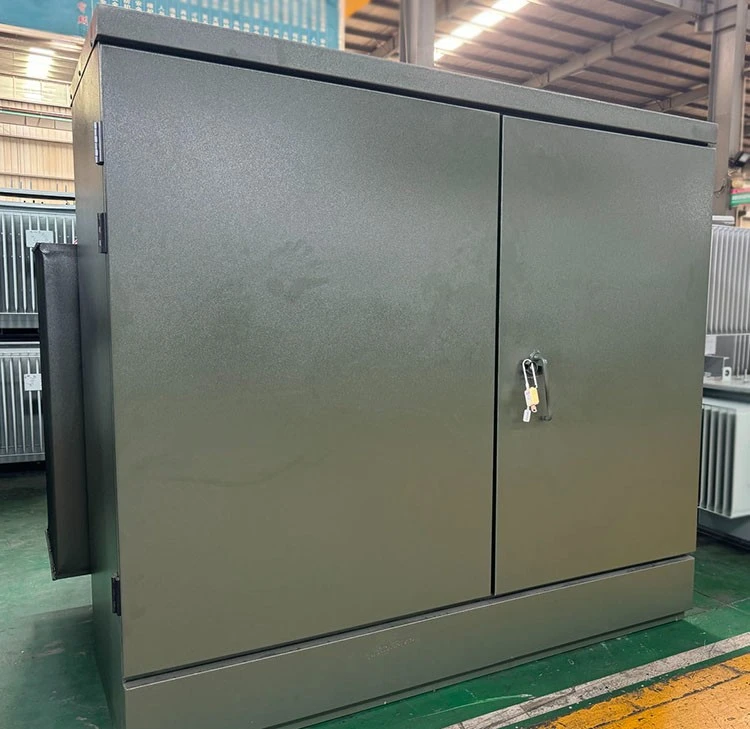

Mit Flüssigkeit gefüllter 3-Phasen-Transformator für Pad-Montage

ProduktBeschreibung

Mit Flüssigkeit gefüllte 3-Phasen-Pad-Mount-Transformatoren sind notwendige Komponenten in elektrischen Systemen, die dazu dienen, Hochspannungsstrom für die lokale Verteilung auf harmonische Weise über drei Phasen herabzusetzen. Diese Transformatoren werden im Allgemeinen im Freien auf Betonplatten installiert und bieten eine zuverlässige Stromversorgung für verschiedene Verbraucher, darunter Wohn-, Gewerbe- und Industrieanlagen.

Die Gehäuse dieser Transformatoren bestehen aus langlebigen Materialien wie Edelstahl oder Aluminium und sind so konstruiert, dass sie den Außenbedingungen bei Naturkatastrophen standhalten.

Die Funktionalität von Dreiphasen-Transformatoren mit Pad-Montage besteht darin, Strom von Übertragungsleitungen, typischerweise mit Spannungen im Bereich von 2,4 kV bis 34,5 kV, in niedrigere Spannungen umzuwandeln, die für den lokalen Verbrauch geeignet sind (z. B. 240 V oder 480 V). Diese Transformation ist für die Bereitstellung stabiler und effizienter Energie für Endverbraucher von entscheidender Bedeutung.

Zusammenfassend lässt sich sagen, dass dreiphasige, auf der Unterlage montierte Transformatoren wichtige Anlagen in elektrischen Verteilungsnetzen sind. Sie kombinieren eine robuste Konstruktion mit einem effizienten Betrieb, um eine kontinuierliche und sichere Stromversorgung über verschiedene Anwendungen und geografische Standorte hinweg zu gewährleisten.

Verfügbares Angebot

Nennleistung	45kVA~6000kVA
Primärspannungswerte	bis 35kV
Sekundärspannungswerte	bis zu 24,94 kV
HV-Tap-Bereich	±2×2,5 % oder andere
Verbindungstyp	Delta/Stern
Wickelleiter	Kupfer oder Aluminium
TYP	Schleifenvorschub / Radialvorschub
Konfiguration	Live-Front / Dead-Front
BIL	30-150kV
Standards	ANSI, IEEE, DOE, CSA, NEMA, UL
Anwendung	Wohngebiete, Hotels, Einfamilienhäuser, Parks, Verteilungssysteme
Öltyp	Mineralöl oder biologisch abbaubares natürliches Pflanzenöl, PCB-freie Flüssigkeit
Finish-Farbe	Glockengrün oder nach Maß
Gehäusebewertung	NEMA 3R wetterfester Schaltschrank, versiegelter Tank

ALLGEMEIN

Die Kerne dieser Einheit bestehen aus kaltgewalzten Siliziumstahllamellen mit modernster Technologie. Dieser Transformator ist äußerst energieeffizient und weist eine geringere Wärmeemission auf, was zu einem geringeren Kühlbedarf führt. Das Gerät verfügt außerdem über Mineralöl als Isolierflüssigkeit mit einem Temperaturanstieg von 65 Grad. Mit seinem NEMA-Typ-3R-Gehäuse kann dieses Pad-Mount-Gerät für Innen- und Außenanwendungen verwendet werden. Dieser Transformator wird hauptsächlich in der Stromverteilung, zur Herabsetzung der Primärspannung, in Energiemanagementsystemen und in der unterirdischen industriellen Stromverteilung eingesetzt.

Mit Flüssigkeit gefüllter 3-Phasen-Transformator für Pad-Montage PParameter

Die folgende Tabelle enthält die Standardparameter des mit Flüssigkeit gefüllten 3-Phasen-Transformators mit Pad-Montage. Wenn Sie andere Kapazitäts- und Spannungsniveaus benötigen, wenden Sie sich bitte an TRANSpower, um genaue technische Parameter und Angebote zu erhalten.

Wir bieten nach Kundenwunsch maßgeschneiderte, mit Flüssigkeit gefüllte 3-Phasen-Pad-montierte Transformatoren an.

Die folgenden Spezifikationen dienen NUR als Referenz.

Größen für Dreiphasen-Transformatoren zur Pad-Montage
kVA	Typ	HV	LV	B(mm)	D(mm)	Hmm)
75	radial	25000Delta	480GrdY/277	1280	1085	1085
150	Schleife	14400v	600GrdY/347	1480	1250	1750
225	radial	4160Delta	347GrdY/600V	1480	1295	1750
300	Schleife	345000	208GrdY/120	1500	1730	1850
500	Schleife	1247Gdy/7200V	600Y/347	1447	1800	1750
750	radial	24940GrdY/14400	800GrdY/462	1485	1730	1750
1,000	radial	249400DELTA	480V	1730	1350	1850
1,250	Schleife	25000V	416V	1730	1320	1920
1,500	Schleife	4160GRDY/2400	600GrdY/347	1730	1910	1965
1,500	Schleife	34500DELTA	480GrdY/277	2220	2069	2065
1,750	Schleife	13800Delta	480GrdY/277	1730	2304	1900
2,000	radial	4160DELTA	415GrdY/240	1730	1950	1810
2,500	Schleife	25000DELTA	600GrdY/347	1730	2560	1960
2,550	Schleife	12470DELTA	415GrdY/240	1730	2000	2200
2600	Schleife	34500DELTA	416GrdY/240	1730	1695	2290
3000	Schleife	27.600 DELTA	13.800 DELTA	1830	2360	2000
4000	Schleife	27600Delta	600GrdY/347	1900	2500	2010
5000	radial	13.800 DELTA	4.160 GrdY/2.400	1900	2735	2500
7000	Schleife	27.600 DELTA	13.800 DELTA	2200	3030	2080
7500	Schleife	249400DELTA	4,16 kV Wye	2300	3200	2100
10000	Schleife	24900GrdY/14400	600V	2800	3500	2560

Hauptmaterialien

product-800-800

Test und Qualitätskontrolle

Nach der Herstellung jeder Einheit eines mit Flüssigkeit gefüllten 3-Phasen-Transformators für Pad-Montage werden Routinetests/FAT gemäß den Anforderungen von ANSI/IEEE C57.12.90 und C57.12 durchgeführt.00 Der Testbericht entspricht den IEEE/CSA-Standards und die Effizienz entspricht den DOE 2016-Standards.

Routing-Test in unserer Fabrik
Wicklungswiderstandstest
Isolationswiderstandstest
Fehlertest des Spannungsverhältnisses
Kurzschlussimpedanztest
Leerlaufverlusttest (Wattleistung).
Lastverlusttest (Wattleistung).
Prüfung der induzierten Spannungsfestigkeit
Spannungsfestigkeitstest mit separater Quelle
Druckintegritätstest

Wir bieten unseren Kunden sowohl Online- als auch Offline-Testüberwachungsmöglichkeiten an. Sie können auch einen Dritten wie SGS, CSA oder UL beauftragen, das Werk von Transpower während des Witness-Tests zu besuchen, den Test durchzuführen und einen Bericht zu erhalten, der den Standardanforderungen vollständig entspricht. Alternativ können Sie eine Online-Videoüberwachung anfordern, um den Testprozess in Echtzeit zu beobachten. Gewährleistung von Transparenz und Vertrauen in die Testverfahren.

Unsere Produktions- und Prüfgeräte werden jedes Jahr professionell kalibriert.

Mit Flüssigkeit gefüllter 3-Phasen-Transformator für Pad-Montage Gliederung

product-1179-872

Malerei

product-1500-844

Unsere Pakete und Lieferungen

Montage- und Verpackungsbereich

Nach der Montage erfolgt der Versand per Container

Anwendungen

Unsere dreiphasigen Pad-Mount-Transformatoren können in einer Vielzahl von Anwendungen eingesetzt werden, die alle unterschiedlich komplex sind.

product-809-321

product-805-289

Häufig gestellte Fragen (FAQ)

F: Der Unterschied zwischen der IP-Schutzart des Transformators und NEMA?

A: NEMA-Bewertungen, veröffentlicht von der National Electrical Manufacturers Association, für den Standard für Gehäuse von Elektrogeräten. Diese Bewertungen geben Aufschluss über verschiedene Umweltfaktoren wie Staub, Wasser und Temperatur.
Obwohl NEMA- und IP-Schutzarten denselben Zweck erfüllen, gibt es einige Unterschiede zwischen ihnen, die Ihre Optionen beeinflussen können.
Die IP-Bewertung ist ein internationaler Standard, der den Grad angibt, in dem ein Gehäuse vor Staub und Wasser geschützt ist.
Unterschiedliche Kunden haben unterschiedliche Standardanforderungen, es hängt vom Benutzer ab.

F: Warum werden auf der Unterlage montierte Transformatoren verwendet?

A: Mit unterirdischem Kabelzugang und vollständig geschlossenen Anschlüssen – insbesondere in Dead-Front-Designs mit Winkeleinsätzen – bieten Transformatoren mit Unterbaumontage eine erhöhte Sicherheit für das Bedienpersonal. Die geschlossene Bauweise schützt das Gerät außerdem vor Umweltgefahren.
