Auf dem Pad montierter Transformator mit radialer Einspeisung

Umweltauswirkungen

Auf dem Pad montierte Transformatoren mit radialer Einspeisung wurden unter Berücksichtigung von Umweltaspekten entwickelt. Moderne Geräte sind oft mit biologisch abbaubaren Isolierölen oder ungiftiger Trockenisolierung gefüllt, um die Umweltbelastung im Falle von Lecks oder Verschüttungen zu minimieren.

Verfügbares Angebot

Nennleistung	45kVA~6000kVA
Primärspannungswerte	bis 35kV
Sekundärspannungswerte	bis zu 24,94 kV
HV-Tap-Bereich	±2×2,5 % oder andere
Verbindungstyp	Delta/Stern
Wickelleiter	Kupfer oder Aluminium
TYP	Schleifenvorschub / Radialvorschub
Konfiguration	Live-Front / Dead-Front
BIL	30-150kV
Standards	ANSI, IEEE, DOE, CSA, NEMA, UL
Anwendung	Wohngebiete, Hotels, Einfamilienhäuser, Parks, Verteilungssysteme
Öltyp	Mineralöl oder biologisch abbaubares natürliches Pflanzenöl, PCB-freie Flüssigkeit
Finish-Farbe	Glockengrün oder nach Maß
Gehäusebewertung	NEMA 3R wetterfester Schaltschrank, versiegelter Tank

ALLGEMEIN

Auf der Unterlage montierte Transformatoren können auch überall installiert werden, auch drinnen, draußen oder sogar auf der Straße.

Es wird dringend empfohlen, einen auf einer Unterlage montierten Transformator immer im Freien zu installieren. Es ist jedoch möglich, diese Transformatoren überall zu installieren.

Zu den gebräuchlichen Bezeichnungen für diese Art von Geräten gehören flüssigkeitsgefüllte Transformatoren mit radialer Einspeisung oder Schleifeneinspeisung.

Parameter

Die folgende Tabelle enthält die Standardparameter des am Pad montierten Transformators mit radialer Einspeisung. Wenn Sie andere Kapazitäts- und Spannungsniveaus benötigen, wenden Sie sich bitte an TRANSpower, um genaue technische Parameter und Angebote zu erhalten.

Auf Kundenwunsch bieten wir maßgeschneiderte Pad-montierte Transformatoren mit radialer Einspeisung an.

Die folgenden Spezifikationen dienen NUR als Referenz.

Größen für Dreiphasen-Transformatoren zur Pad-Montage
kVA	Typ	HV	LV	B(mm)	D(mm)	Hmm)
75	radial	25000Delta	480GrdY/277	1280	1085	1085
150	Schleife	14400v	600GrdY/347	1480	1250	1750
225	radial	4160Delta	347GrdY/600V	1480	1295	1750
300	Schleife	345000	208GrdY/120	1500	1730	1850
500	Schleife	1247Grdy/7200V	600Y/347	1447	1800	1750
750	radial	24940GrdY/14400	800GrdY/462	1485	1730	1750
1,000	radial	249400DELTA	480V	1730	1350	1850
1,250	Schleife	25000V	416V	1730	1320	1920
1,500	Schleife	4160GRDY/2400	600GrdY/347	1730	1910	1965
1,500	Schleife	34500DELTA	480GrdY/277	2220	2069	2065
1,750	Schleife	13800Delta	480GrdY/277	1730	2304	1900
2,000	radial	4160DELTA	415GrdY/240	1730	1950	1810
2,500	Schleife	25000DELTA	600GrdY/347	1730	2560	1960
2,550	Schleife	12470DELTA	415GrdY/240	1730	2000	2200
2600	Schleife	34500DELTA	416GrdY/240	1730	1695	2290
3000	Schleife	27.600 DELTA	13.800 DELTA	1830	2360	2000
4000	Schleife	27600Delta	600GrdY/347	1900	2500	2010
5000	radial	13.800 DELTA	4.160 GrdY/2.400	1900	2735	2500
7000	Schleife	27.600 DELTA	13.800 DELTA	2200	3030	2080
7500	Schleife	249400DELTA	4,16 kV Wye	2300	3200	2100
10000	Schleife	24900GrdY/14400	600V	2800	3500	2560

Hauptmaterialien

product-800-800

Test und Qualitätskontrolle

Nach der Herstellung jeder Einheit des Pad-montierten Transformators mit radialer Einspeisung werden Routinetests/FAT gemäß den Anforderungen von ANSI/IEEE C57.12.90 und C57.12 durchgeführt.00 Der Testbericht entspricht den IEEE/CSA-Standards und die Effizienz entspricht den DOE 2016-Standards.

Routing-Test in unserer Fabrik
Wicklungswiderstandstest
Isolationswiderstandstest
Fehlertest des Spannungsverhältnisses
Kurzschlussimpedanztest
Leerlaufverlusttest (Wattleistung).
Lastverlusttest (Wattleistung).
Prüfung der induzierten Spannungsfestigkeit
Spannungsfestigkeitstest mit separater Quelle
Druckintegritätstest

Wir bieten unseren Kunden sowohl Online- als auch Offline-Testüberwachungsmöglichkeiten an. Sie können auch einen Dritten wie SGS, CSA oder UL beauftragen, das Werk von Transpower während des Witness-Tests zu besuchen, den Test durchzuführen und einen Bericht zu erhalten, der den Standardanforderungen vollständig entspricht. Alternativ können Sie eine Online-Videoüberwachung anfordern, um den Testprozess in Echtzeit zu beobachten. Gewährleistung von Transparenz und Vertrauen in die Testverfahren.

Unsere Produktions- und Prüfgeräte werden jedes Jahr professionell kalibriert.

Auf dem Pad montierter Transformator mit radialer Einspeisung Gliederung

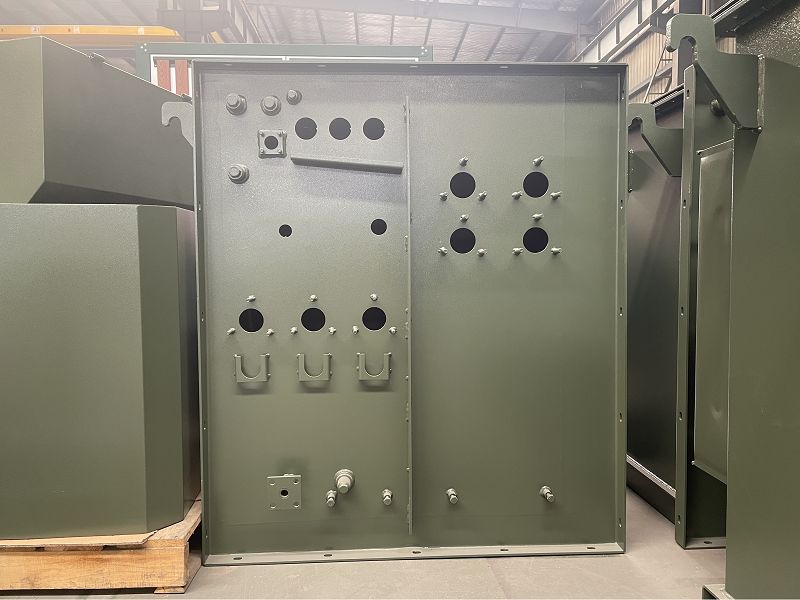

Malerei

product-1500-844

Unsere Pakete und Lieferungen

Montage- und Verpackungsbereich

Nach der Montage erfolgt der Versand per Container

Anwendungen

Unsere dreiphasigen Pad-Mount-Transformatoren können in einer Vielzahl von Anwendungen mit unterschiedlicher Komplexität eingesetzt werden.

product-809-321

product-805-289

Häufig gestellte Fragen (FAQ)

F: Was ist der Unterschied zwischen Kupfer- und Aluminiumwicklungen im Transformator?

A: Mit Aluminium- oder Kupferdraht gewickelte Transformatoren weisen ähnliche Verluste und Leistungen auf. Die Wahl zwischen Kupfer- oder Aluminiumwicklungen hängt von der Anwendung und den individuellen Vorlieben ab. Die Art des Wicklungsmaterials hat keinen Einfluss auf die Zuverlässigkeit des Transformators. Die Lebensdauer eines Transformators wird durch die Lebensdauer seines Isolationssystems bestimmt.

F: Welche Umweltaspekte gibt es?

A: Transformatoren sollten unter Berücksichtigung möglicher Isolieröllecks installiert werden. Die Verwendung umweltfreundlicher Flüssigkeiten und die Einhaltung der örtlichen Vorschriften zu gefährlichen Stoffen können dazu beitragen, die Auswirkungen auf die Umwelt zu verringern.
